mercredi 20 février 2013

Caténaire Trolley 25Kv

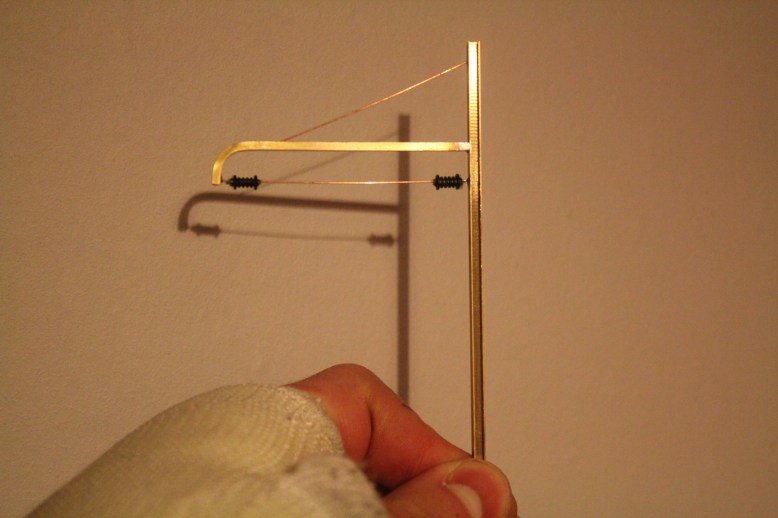

Bonsoir à tous, aujourd'hui, un petit travail sur mon prototype de caténaire trolley qui se retrouve finalisé ! En ce qui concerne les potences, je compte utiliser des profilés de 1mm moins gros que tous ceux qui constituent la structure du prototype...J'obtiendrai quelque-chose de bien plus fin et ça gagnera en réalisme ! Je vous laisse découvrir mes travaux :

jeudi 14 février 2013

la route

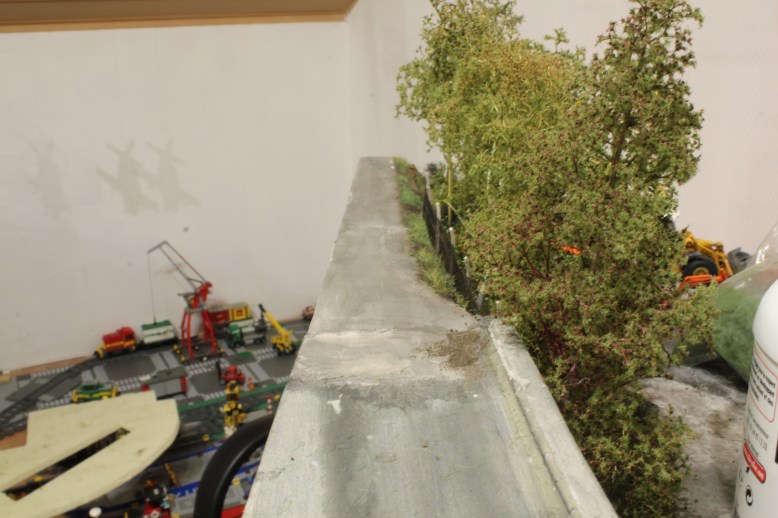

Bonjour à tous ! Voilà, après la clôture, j'ai refait la route, bombée comme en réalité cette fois...Voilà quelques petites photos pour illustrer ça...Mais malheureusement, ça risque de ne plus trop avancer sur le réseau, j'ai glissé dans la neige et me suis cassé le radius, presque à la jonction du poignet....Dans 3 semaines, ça devrait être réglé . Bon, voilà les photos :
On voit ici la structure en carton mis en forme....





Après un passage d'enduit de lissage fin et un lavis de peinture à l'enamel noire (revell) appliqué au pinceau large (car au pinceau plutôt fin, on voit les traces de mise en peinture), voilà ce que ça donne.. la route est presque terminée, plus que quelques détails, finitions...A+, Hugo

lundi 11 février 2013

Une clôture...

Bonjour, en attendant le nouveau fer à souder et les profilés laiton, j'ai bricolé un peu ce soir et j'ai commencé ma clôture sur poteaux béton. Le grillage vient de chez Décapod. Un modeste travail en apparence, mais qui m'a coûté 2h de travail pour faire une vingtaine de poteaux !


samedi 9 février 2013

la bourde du siècle !

Bonjour à tous !
Il y a peu, j'ai commandé des profilés laiton pour faire ma caténaire trolley (vous savez, celle à un fil). Mais à la réception, j'ai eu une belle surprise : j'ai tout commandé 1mm trop gros ! L'équivalent d'un beau coffret de minéraliers DM LSmodels en l'air ... Je garde quand même à l'esprit que ça pourra me servir plus tard...Par contre, la seule chose qui était aux bonnes dimensions, c'était le profilé en H de 1x1mm pour constituer les mâts de mes signaux HBL . Mais re-mauvaise nouvelle, mon fer à souder n'est pas du tout adapté pour souder les pièces de laiton, il ne conduit pas assez bien la chaleur, alors quand j'essaye de souder, l'étain perle sur le laiton, et ne se coule pas comme il devrait faire...Alors j'ai commandé un bon nouveau fer ANTEX XS25...de ce qu'on m'a dit, c'est un bon fer qui sera adapté à mes travaux . Alors aujourd'hui, juste une petite photo de mes profilés laiton, qui seront sans doutes remplacé par des plus fins...Le fer à souder arrivant vendredi prochain, ça me laisse le temps d'en recommander.


vendredi 1 février 2013

En bord de voie...

"Pendant qu'il se promenait au bord des voies, voici ce qu'un passionné nous a photographié..."
